汽车点火线圈电路图是汽车电气系统中的重要组成部分，其工作原理基于电磁感应和电能的转换。当点火开关接通时，蓄电池提供的电流通过点火线圈的初级绕组，产生强磁场。当开关断开时，初级绕组中的电流迅速消失，导致磁场迅速减弱，从而在次级绕组中产生高电压，点燃混合气。，，在电路图中，通常包括点火开关、点火线圈、次级绕组、初级绕组、分电器（或直接点火系统）、火花塞等元件。点火开关控制电流的通断，点火线圈则将电能转换为磁能再转换为电能，次级绕组负责产生高电压，火花塞则将高电压转化为火花点燃混合气。，，在实践应用中，需要确保点火线圈的连接正确、无短路或断路等故障，同时还需要注意点火正时和点火能量的控制。不同类型的发动机和车辆可能需要不同的点火系统和电路图设计，因此需要根据具体情况进行选择和调整。

在汽车电气系统中，点火系统作为发动机正常运转的关键组成部分，其性能直接影响到车辆的启动、加速及燃油效率，而汽车点火线圈作为这一系统中的核心部件，其工作原理及电路设计尤为重要，本文将深入探讨汽车点火线圈的工作原理、电路图解析、常见故障及维修方法，旨在为汽车维修技术人员及爱好者提供一份详尽的参考指南。

一、汽车点火线圈的工作原理

汽车点火线圈，也称为点火变压器，其基本功能是将蓄电池提供的低压电（通常为12V）转换为高压电（可达数万伏），以点燃气缸内的混合气，这一过程主要依赖于电磁感应原理和变压器的原理。

1、初级绕组：点火线圈包含一个初级绕组和一个或多个次级绕组，初级绕组直接连接到蓄电池，当电流通过时，会产生一个磁场。

2、次级绕组：次级绕组匝数远多于初级绕组，根据电磁感应定律，当初级绕组中的电流突然中断（通常由火花塞触发），次级绕组中会产生高电压电势差。

3、火花产生：高电压通过火花塞的间隙放电，形成电火花，该电火花足以点燃气缸内的可燃混合气。

二、汽车点火线圈电路图解析

1. 电路组成

电源：通常由蓄电池提供12V直流电。

点火开关：控制点火系统的开关，仅在钥匙处于“ON”或“START”位置时供电。

点火控制单元（ICM/ECU）：根据发动机的转速、负荷等参数计算并控制点火时刻。

点火线圈：将低压电转换为高压电的变压器。

火花塞：将高压电转换为电火花，点燃混合气。

传感器与反馈系统：包括曲轴位置传感器、凸轮轴位置传感器等，提供点火正时和发动机运行状态的信息。

2. 电路图解析

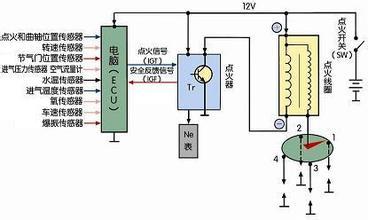

以某典型四缸发动机的点火系统为例，其电路图大致如下：

电源线：从蓄电池正极出发，通过保险丝后连接到点火开关的“+”端。

点火开关至ECU：从点火开关的“+”端至ECU的输入端，ECU根据接收到的信号控制各缸的点火时刻。

ECU至点火线圈初级绕组：ECU输出信号控制初级绕组的通电与断电，形成磁场变化。

次级绕组至火花塞：当初级绕组电流中断时，次级绕组产生高电压，通过分电器（在老式系统中）或直接通过各缸的点火线缆至对应的火花塞。

地线：所有电路的负极均连接至车身或发动机的接地端。

三、常见故障及诊断方法

1、点火线圈损坏：表现为发动机启动困难、加速无力、油耗增加等，诊断时，可使用万用表测量各缸点火线圈的初级和次级电阻值，正常值通常在规定范围内（如几欧姆至十几欧姆），若电阻值异常或无输出电压，则需更换点火线圈。

2、火花塞问题：虽然属于点火系统的下游部分，但火花塞的间隙过大或积碳严重也会影响点火性能，检查时需观察火花塞的外观是否干净、间隙是否适当，必要时进行更换。

3、ECU故障：若ECU出现故障，可能导致点火时刻不准确或完全不工作，使用故障诊断仪读取ECU中的故障码是诊断此类问题的有效方法，根据故障码提示进行相应的维修或更换ECU。

4、线路故障：包括断路、短路等，可能导致供电不稳定或无法供电给点火系统，检查各段线路的连续性及绝缘情况，必要时进行修复或更换线路。

四、维护与保养建议

1、定期检查：建议每行驶一定公里数（如每10,000公里）对点火系统进行一次全面检查，包括点火线圈、火花塞、线路及连接器等。

2、清洁与保养：保持发动机舱内各部件的清洁，避免油污和灰尘影响点火系统性能，定期使用专用的接触剂清洁火花塞和点火线圈表面。

3、使用优质配件：更换时选择原厂或高质量的配件，确保其耐久性和可靠性，劣质配件可能导致提前损坏或影响整车性能。

4、专业维修：对于非专业人员来说，维修或更换点火系统部件时最好寻求专业技师的帮助，以避免操作不当造成进一步损坏或安全隐患。
